Tromboncino mod.28
Vista completa della struttura del tromboncino modello 28
Vite che blocca la fascetta, che è rotante (per facilitare lo smontaggio dalla struttura del moschetto) e solidale col tromboncino, nella fascetta è presente l'asola per il passaggio della cinghia.
Notate i numeri di matricola
del tromboncino modello 28.

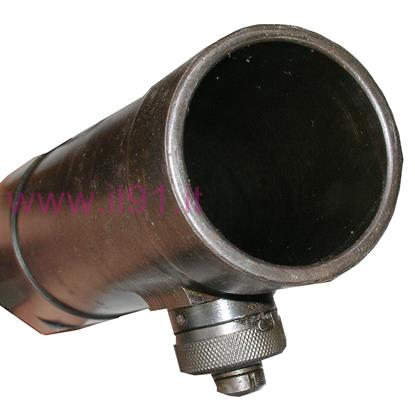

Vista della volata del tromboncino modello 28, del calibro di 38,5 mm.
Particolare dell'attacco della barra di trasmissione dello scatto

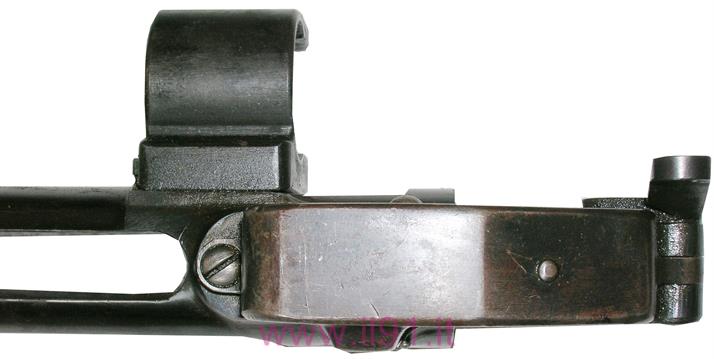

Scatola di protezione del gruppo dello scatto del tromboncino mod. 28.

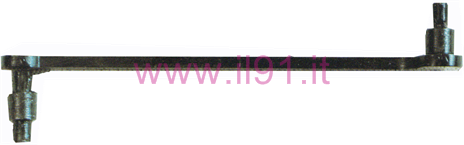

Braccio di trasmissione dello scatto.
Perno di fissaggio sul serbatoio.
Vite di bloccaggio della canna alla struttura del tromboncino, con vista del foro di passaggio.
Imponente vista della struttura del tromboncino modello 28.
Altra vista con l'inserimento dell'otturatore del tromboncino modello 28.
Si può notare che il tromboncino modello 28 è di fabbricazione:
M.B.T. Metallurgica Bresciana Tempini del 1929.
La fascetta (con vite e piastrina di centramento) è costituita da due mezze fascette unite a cerniera, e porta sulla metà di destra un grosso anello che si investe sul collare posteriore della canna del tromboncino sulla metà di sinistra porta la maglietta per la cinghia.

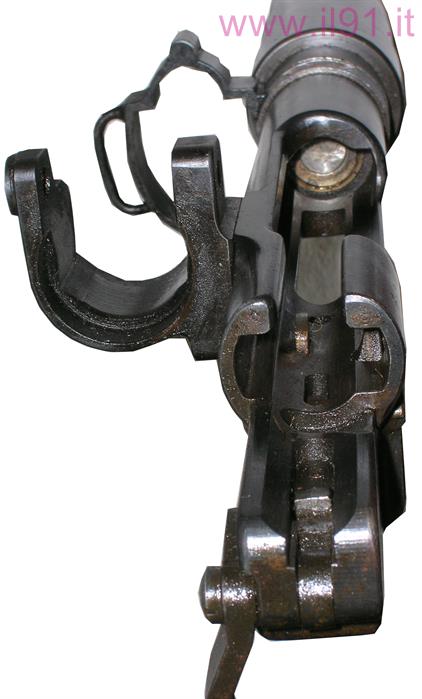

La staffa a U è sagomata internamente secondo il profilo della canna del moschetto, ed ha lateralmente sulla faccia destra un incastro a T per il perno di culatta.
Punto di aggancio del braccio di trasmissione dello scatto del tromboncino mod. 28.
Perno di fissaggio sulla scatola del tromboncino.
Vista interna della gruppo del meccanismo di scatto del tromboncino, senza la scatola di protezione.
Ghiera che blocca la bomba.
