E' fatta di acciaio fuso al crogiuolo, lunga 451 mm, le righe sono 4 con andamento destrorso
e il passo progressivo di 21,5 cm, col passo di rigatura di cm 39 all'inizio e di cm 19,5 alla
fine. il profilo esterno è tronco-conico, anteriormente si notano il vivo della volata che porta
superiormente un mirino inserito a coda di rondine posto su un anello.

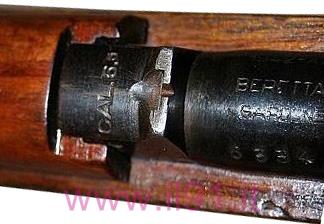

Nella parte posteriore della canna è montata una tacca di mira fissa, bloccata con una vite,
per la distanza di 300 m e sopra inciso il calibro dell'arma.
Verso la culatta troviamo un ingrossamento tronco conico sul quale sono incise le iniziali
della fabbrica, il nome della città ove risiede la fabbrica, il numero di matricola, l'anno di
costruzione con l'Era Fascista e i vari punzoni del collaudo.
Il tratto filettato è la parte di congiunzione con l'avvitamento alla culatta mobile.
Il profilo interno, presenta posteriormente la camera di cartuccia al termine della quale
inizia il tratto cilindrico rigato.
Forgiata in acciaio è di forma cilindrica e serve per alloggiare l'otturatore, il meccanismo
di scatto e di alimentazione e permetterne i movimenti.
Esternamente si notano:
l'apertura per il serbatoio, lo spacco per il passaggio del manubrio dell'otturatore, la
codetta con la filettatura per la vite d'unione con il serbatoio, la scanalatura longitudinale
per il passaggio del dente di arresto del cane, la finestra per il dente di scatto, l'incavo
trasversale per l'aletta del tubetto.
Anteriormente ed inferiormente:
il dente che si alloggia nel traversino metallico della cassa per trasmettere a quest'ultima il
rinculo; il suddetto dente è interamente filettato per l'unione con la vite anteriore del
serbatoio.
Internamente:
un tratto filettato per permettere l'avvitatura della canna, una gola cilindrica con gli incastri
per l'appoggio delle alette di chiusura del cilindro-otturatore.
Detti incastri sono intervallati da 2 risalti a fianco elicoidale su cui si impegnano le alette
dell'otturatore, 2 scanalature longitudinale entro le quali scorrono le alette e, in quella di
sinistra, anche la guida del cane, la finestra per l'espulsione e per l'aletta del bilanciere, il
foro per il ritegno dell'otturatore.
E' in legno di faggio ed è costituita dal fusto, dall'impugnatura e dal calcio.
La cassa è lunga 830 mm, presenta un breve incasso esterno in prossimità del bocchino,
per il passaggio della bacchetta nettatoia, un lungo incasso interno longitudinale per
l'alloggiamento della canna, un altro incasso interno per l'alloggiamento del traversino ed
altri incassi per i fornimenti.
Nella cassa, troviamo tra l'impugnatura ed il fusto un'apertura per mettere in comunicazione
il SERBATOIO (visualizzazione flash) (visualizzazione html) con lo spazio di
caricamento della culatta.
Sono il bocchino, con la vite passante di bloccaggio, che ha al suo interno l'asola per il
passaggio della bacchetta nettatoia, la fascetta, con singolo attacco della cinghia tenuto in
sito con una molla che blocca il copricanna.
Il calciolo metallico, il traversino, le viti di culatta ed i tubicini, il tutto è protetto
superficialmente mediante brunitura lucida.
CARATTERISTICHE TECNICHE E COSTRUTTIVE
|
Caratteristiche della produzione delle armi modello 38 in cal. 6,5 |
Moschetto modello 38 |
| velocità iniziale | m/s 630 |
| velocità di rinculo | m/s 2,01 |
| forza viva di rinculo | kg/cm² 0,67 |
| pressione | atm 3.000 |
| velocità giroscopica proiettile | giri/m' 193.846 |
| peso senza baionetta | kg 3,26 |
| lunghezza senza baionetta | cm 91,9 |
| calibro tra i pieni | mm 6,5 |
| calibro tra i vuoti | mm 6,8 |
| lunghezza canna | mm 451 (69 calibri) |
| rigatura | 4 righe destrorse |
| passo rigatura |
cm 39 progressiva (iniziale) cm 19,5 progressiva (finale) |
| profondità delle righe | mm 0,15 |
| lunghezza fra i pieni | mm 2 |
| lunghezza fra i vuoti | mm 3 |
| inclinazione delle righe |
3°(iniziale) 6°(finale) |
La produzione
Gli arsenali di produzione del moschetto ts modello 38 in cal. 6,5
furono:
BERETTA 1940-1943
F.N.A. Brescia 1942
BERETTA 1940-1943
Col moschetto per ts, si ricompleta il ciclo delle tre armi in dotazione alle armate del Regio
Esercito, in questo caso con i modelli 38 in calibro 6,5.
Le caratteristiche della rigatura ed il passo progressivo sono le stesse del moschetto
modello 38 in calibro 6,5, mantenendo, anche per questa versione, la tacca di mira fissa
esatta alla distanza di 300 m, col il valore del calibro, il 6,5, inciso sopra e anche in questo
modello non fu punzonato il valore del calibro sulla pala del calcio.
Il moschetto modello 38 per ts fu dotato inoltre della stessa una sciabola baionetta usata
nel fucile modello 1891 e riproposta, come produzione della seconda guerra mondiale, anche
nel fucile modello 41.
In conclusione le armi modello 38 furono la base d'armamento del nostro esercito durante la
seconda guerra mondiale, ad eccezione del fucile modello 41 che equipaggiò la spedizione
italiana in Russia.
Le varie fabbriche d'armi impegnate in questo sforzo bellico, produssero circa 600.000 fucili,
1.000.000 di moschetti e 200.000 moschetti per ts, per un totale approssimativo di circa
2.400.000 unità.
Nel dopo guerra le armi modello 38 in calibro 6,5 servirono a riarmare il nostro esercito e
restarono in dotazione fino agli anni '60-'70.
F.N.A. Brescia 1942
